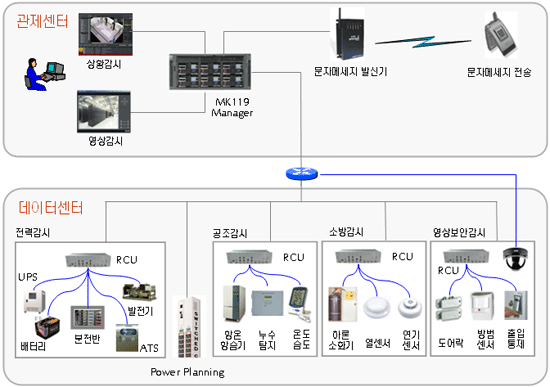

각종 전원설비 (UPS, 분전반, 배터리 등), 공조설비 (항온항습기, 에어컨 등), 소방설비 (하론소화기, VESDA 등) 의 감시와 환경감시 (온도, 습도, 소음, 누수, 화재, 침입 감지 등) 를 통하여 데이터센터 운영의 근간이 되는 기반설비 및 환경을 통합 관리 운영하여 데이터센터의 무정지/무중단 서비스가 지속될 수 있도록 지원하는 시스템
|
|
|
|
FMS의 감시항목
|
전력 계통 |
- UPS, 정류기, 인버터 등 각종 설비 감시
- 배터리 상태 감시
- 분전반 단락상태, 전압/전류 감시
- 전력 품질 관리, 원격 전력 제어 |
공조 계통 |
- 항온항습기 상태 감시 및 제어
- 냉방기 동작 상태 감시
- 온/습도, 누수 감시 |
소방 계통 |
- 하론소화기 상태 감시
- 화재 및 연기 감시
- 화재경보 발신기 동작 상태 감시 |
영상/보안 계통 |
- 출입문 개폐 감시
- 출입문 제어, 진동 감시
- CCTV 카메라 감시/녹화
- 동작감시 |
|
 |
|
|
|
|
|
|
|
|
 |
일반적인 Data Center의 전력 사용 실태
"전력수요 및 냉방수요 증가로 인한 데이터센터 기반설비의 가고 증가로 장시간 IT 서비스의 중단 위험 상존" |
참고자료 : Intel solution whitepaper, 2005
|
- 최근 10년간 전세계 서버대수: 150배 증가
- 최근 10년간 서버당 전력사용량: 10배 증가
- 기존 데이터센터 전력 설계 기준: 40~75Watt/sf
-> 현 요구 수준의 1/4 |
|
|
|
|
|
| |
|
|
| |
|
 |
| |
|
|
|
| 화면 |
기능 |
 |
3D 그래픽을지원하는 FMS 전용 Viewer(상황판, 구성관리, 이벤트 창)
간단한 Editing으로 화면 설정 가능(Hard-Coding 방식이 아님)
완벽한 한글 환경 지원 및 Customization 지원 |
 |
UPS 내부 계통도 및 주요 성능 Graphic 표시
UPS 운영상태(정류기/배터리/인버터/컨트롤러) 실시간 표시 |
 |
항온항습기 내부 계통도 및 주요 성능 Graphic 표시
항온항습기 운영상태(컴프레서/필터/히터/쿨러/컨트롤러) 실시간 표시 |
 |
DVR에 의한 영상 실시간 녹화/재생
Pan/Tilt/Zoom 및 Preset지원 CC Camera 사용
Monitor detection에 의한 이벤트 발생 감지
설비 및 환경 감시에 의한 이상 발생시 해당영상 표시 및 Snapsshot 저장 지원 |
 |
누수여부/누수 위치 표시 |
 |
상태값, 장애 보고서 제공(일/주/월분기/년 주기)
정해진 시간에 리포트 자동 생성 기능 제공
Excel 파일로 Export 기능으로 Excel을 이용한 사용자 보고서
사용 DBMS(MS SQL) 사용으로 상용 리포팅 툴 사용 가능 |
|
|
|
| |
|
|
| |
|
 |
| |
|
|
|
|
| |
|
|
|
| 구분 |
제공 기능 |
| UPS |
입출력 전압/전류, 입출력 주파수, 부하율, 배터리 출력 전압
상태값: Online/Bypass/Onbattery |
| 항온항습기 |
팬 상태, 압축기 상태, 히터 상태, 냉/난방 동작 상태
가습/제습 동작 상태, 히터, 급수, Drain 밸브 상태
과전류/저전류, 물부족, 고온상태
압축기 에러, 히터기 에러, 가습기 에러, 팬 에러
누수 경보 온/습도 선서 이상, 배수구 에러, 고전류 경보 등 |
| 하론소화기 |
열/연기/화재 감지 상태, 방출상태 감지, 동작상태 감지 |
| 온/습도 감시 |
온도/습도 |
| 누수 감시 |
누수 여부 |
| 침입 감시 |
문개/폐 여부 |
| 화재 감시 |
화재발생 여부, 연기 감지
VESDA: 연기 감지 |
| 영상 감시 |
CC 카메라에 의한 영상감시
Pan/Tilt/Zoom 기능 제공
장애 이벤트 발생시 CC 카메라 영상 연동 |
| 분점반 감시 |
분점반 각 Line별 trip, 역률, 전력, 전압, 전류 감시 |
| 기타 감시 |
출입통제시스템 연동으로 보안감시기능 제공
발전기/ATS/STS 등의 전력 설비 감시 |
|
|
| |
|
|
| |
|
|
| |
|
 |
| |
|
|
|
|
| |
|
|
다양한 구축 경험 및 설치 Know-how
50여개 사이트에서의 FMS 구축 경험 보유(국내 최다)
다양한 설비 제어/감시 프로토콜 보유
전국 전 지역 지원 가능한 설치 및 유지 보수 체제 보유
[구축 예] A 통신사
FMS 도입 개요: 통신국사 설비 및 환경감시 시스템 구축
구축 난의도: 전국 150여개 국사, 국사 별 10여대의 부대 설비, 50여종의 다양한 설비 종류
구축 기간: 2개월 |
| |
|
|
| |
|
 |
| |
|
|
 |
2004년 신소프트웨어 대상 수상
2007년 TTA Good Software 인증
정보통신부 MIC 인증 |
|
|
|
데이터센터의 전력, 공조, 소방 설비 운영상태 및 환경 감시를 통한 재해 예방 및 신속한 사고 대응을 위한 FMS 시스템
|
|
|
|
FMS 관제 전용 User Interface
전문적 UPS 및 항온항습기 관제 기능
모바일 원격 Console
강력한 Data Processing 기능과 다양한 이벤트 처리 방식
계층적 다단계 시설 구성관리
짧은 설치 및 광사 기간
Enterprise 수준의 SNMP Protocol 지원, 국내외 대다수 업쳉츼 설비 Protocol 보유
다양하고 강력한 Report
사용자 관리 및 접근 권한 설정, 강력한 안정성 및 자체 진단 기능
|
|
|
|
|
 |
